d-19) (発電原理) 重水炉って？
2026年4月
イランの中西部、アラークという地にあるアラーク複合核施設。
そこにあるコンダブ重水製造施設に3月27日 JSTに攻撃が
あったと報道されましたよね。アラーク原子炉あるいは
IR-40という名称で呼ばれる（正式名称はコンダブ研究用
重水炉）原子炉があって、まだ建設中だったようです。
合わせて、中部のアルダカン ウラニウム加工施設（イエロー
ケーキ製造施設）にも攻撃があったようで、これも日本語でも
報道されましたよね。
さらに南西部はペルシャ湾岸にあるブシェール（ブシェフル）
原発（現時点では、イランで稼働できる唯一の原発）にも
攻撃があって、ついにIAEAのグロッシ事務局長も警告を
発しましたね。
そうした戦況の中、重水炉とはどういうものかを説明しておく
必要もありそうです。
「やかんをのせたら～～」では今までこの説明をして
こなかったので、ここで重水ならびに重水炉、そして
そのproliferation risksについて短く説明しておきますね。
再掲 水素の同位体3種
1 – 重水とは？（基本事項です。「そんなこと、とっくに
知ってるよ～」と仰る方々は、下の 2- に飛んでください）
H2OのHが「軽い」（多数派の）水素同位体つまり H-1 で
あれば「軽水」（その辺にある水）、
Hが「重い」水素同位体つまりH-2 （重水素）であれば
「重水」と呼んでいます。
当然、重水の方が軽水よりも重いです。
「同位体」ってなに？
重水素って、どんな原子の構造？
については、上の黒いメニューにある d-18) ですでに説明して
おります。

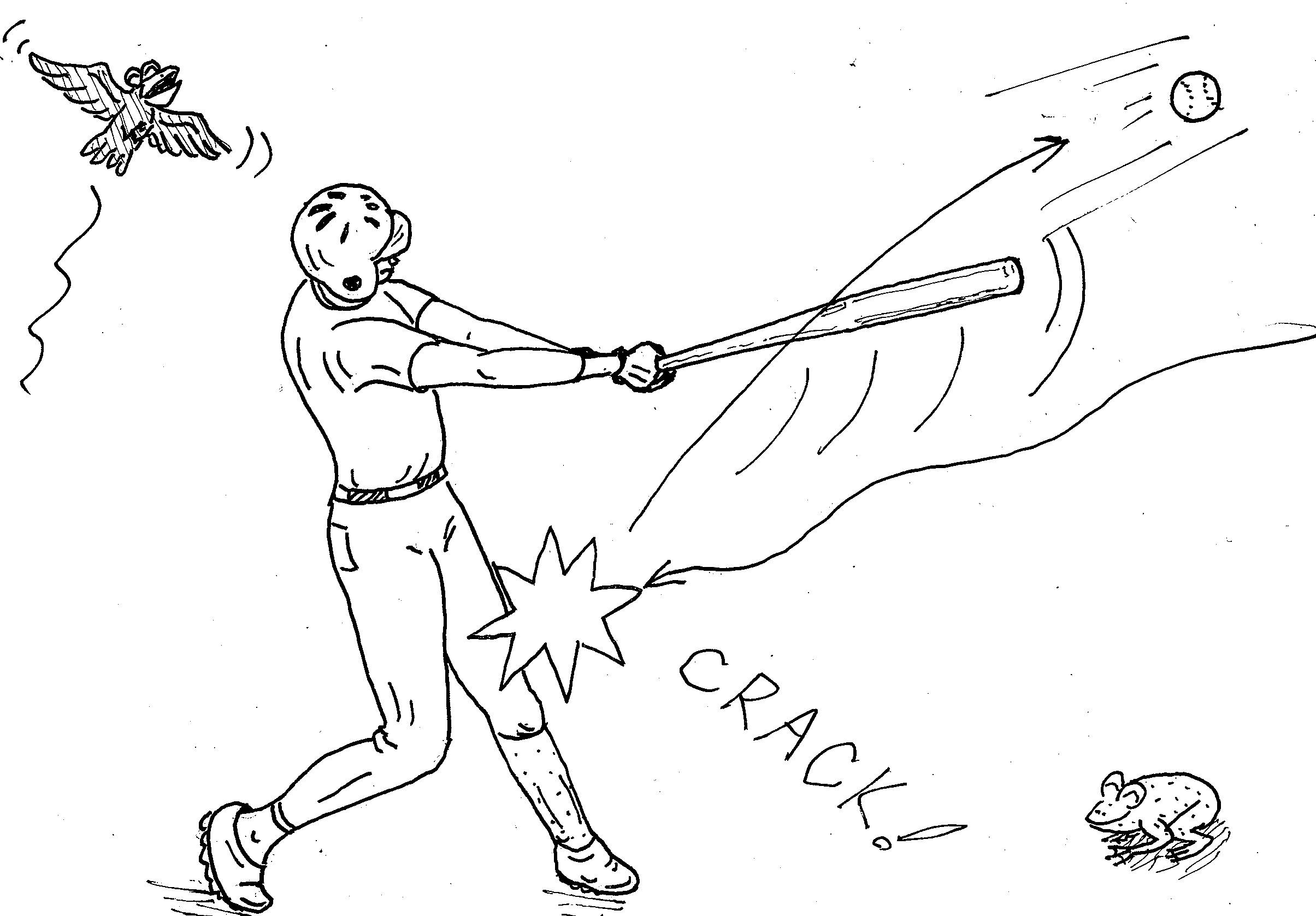

おそい球なら、バットに衝突させやすい

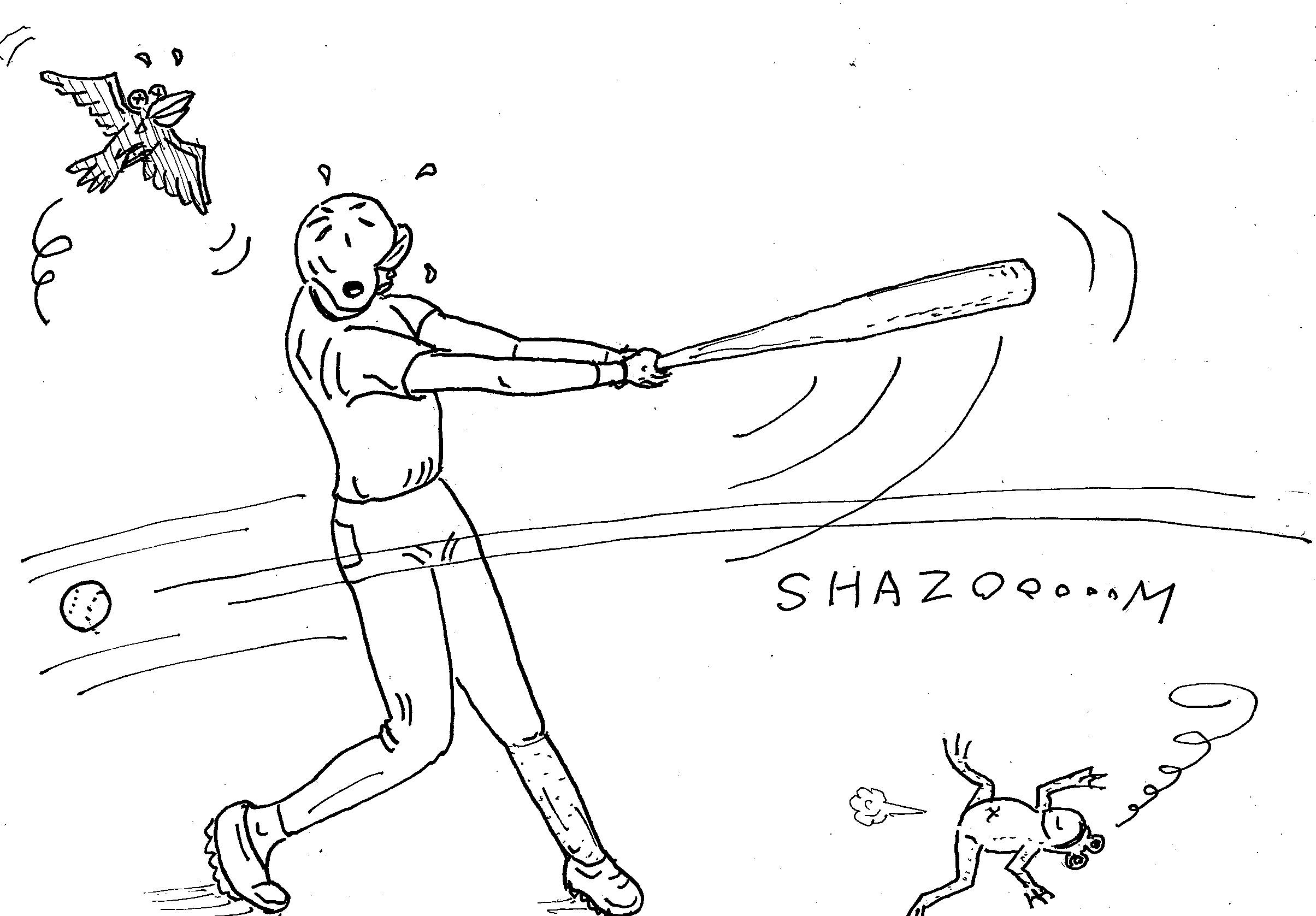

速い球だと、バットに当たりにくい
2- 原子炉の減速材としては、軽水と重水はどう違うの？
まず、「減速材」とは？
核燃料内のU-235原子に中性子をぶつける ⇒ 衝突すると、
U-235原子が分裂
⇒ 原子内からも中性子が飛び出して、さらに他の原子に衝突
（核分裂の連鎖反応。これが維持される状態が、「臨界」）
⇒ 大量の熱が発生
というのが原子炉内での核分裂連鎖でしたね。
ここで中性子が早過ぎて「通り過ぎて」しまわぬよう、
中性子を「原則」させる物質が、「減速材」です。
軽水炉では、この減速材として軽水を使います。（同時に、
軽水は冷却材でもあります）
重水炉では、減速材が重水です。（重水を同時に冷却材として
使用する場合もあります）
再掲 原子炉内の臨界
減速材としての重水
減速材にしてほしいのは、中性子を減速することですよね。
ところが現実には、軽水は中性子を吸収してしまう場合が
あるのですね。
対して重水は、既にその水素原子中に中性子を含んでいる
ので、この吸収をしにくいのです。さらに衝突時に、
その水素原子内の中性子が飛び出すこともあって、
連鎖反応を強化します。

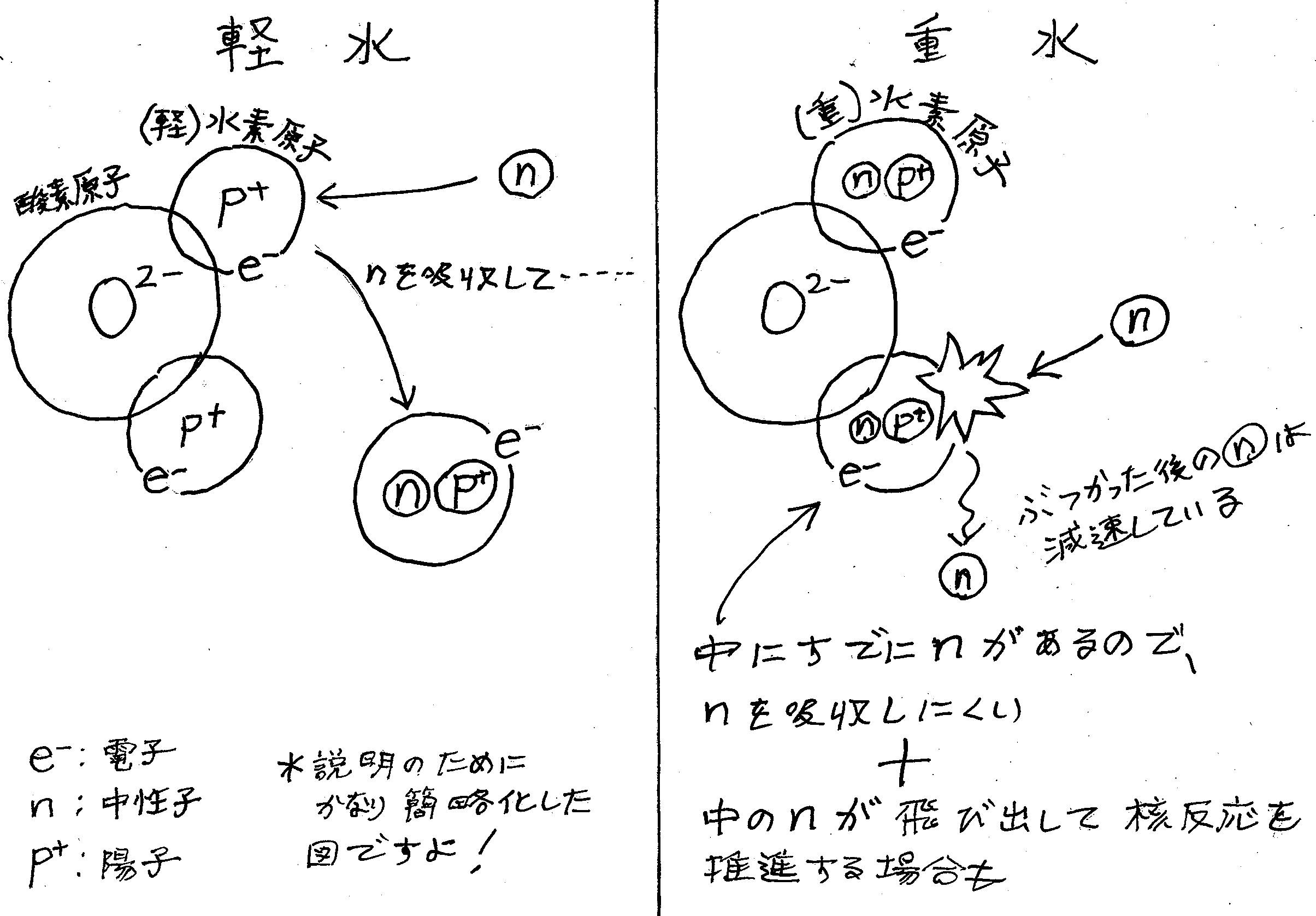

減速材としての、軽水と重水の違い
つまり、重水は実に優秀な減速材なのですね
だから、重水炉では天然U（鉱石に近いもの）でも核燃料として
使用できます。
実際、カナダのCANDUという重水炉では、天然Uを燃料に
できます。つまり、
あの時間も電力も技術も費用も要する「ウラニウム濃縮」が
不要ってこと。
（ただし、重水そのものが大変高価なので、経費削減には
つながりませんが）

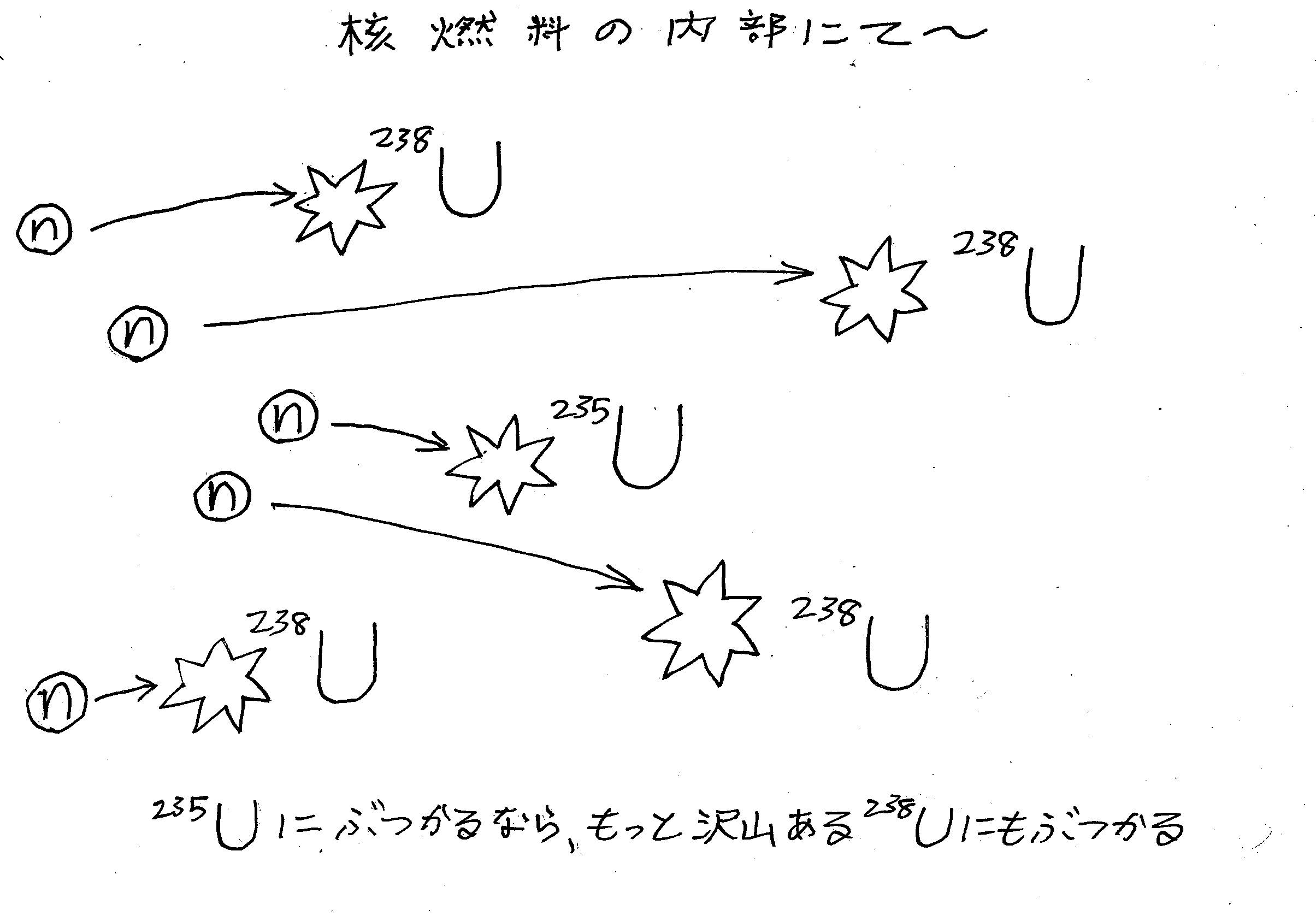

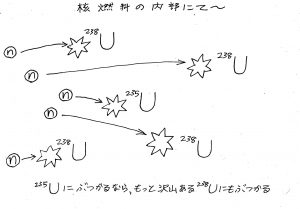

中性子が良くぶつかるってことは、U-238にもぶつかるってことで～～
だからこそ、こんな恐ろしい問題も・・・
今のところ核燃料の多くは、U-235の含有量が3～5％です。
つまり、中身の大半はU-238ってこと。
問題は、その核燃料内で「効率よく減速された中性子」がウ
ロウロすると ・・・
当然、軽水の場合よりも多くのU-238原子に中性子が衝突する、
ってことになっちゃいます。

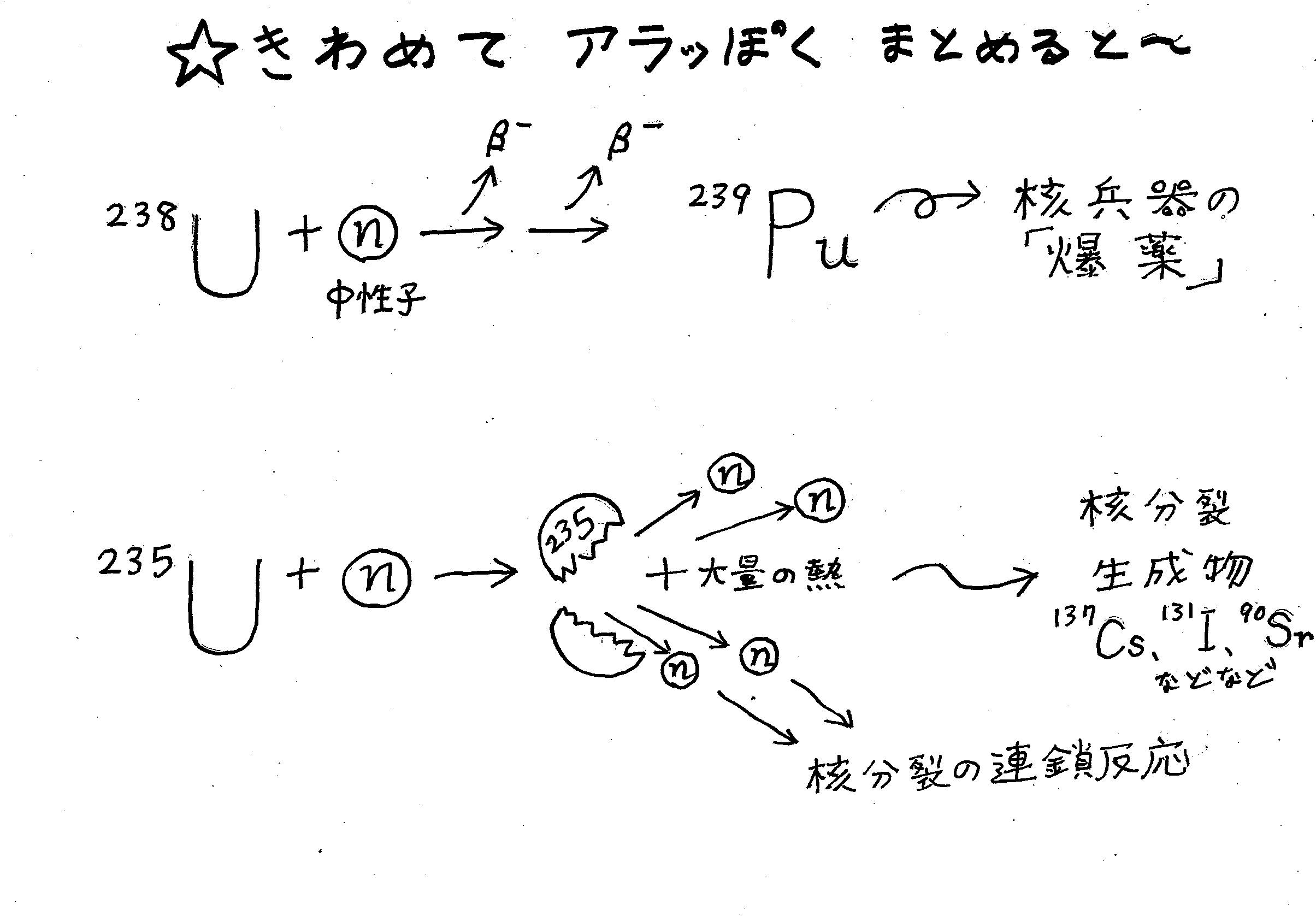

何が起きるか、もう説明済みですよね：
U238→Pu239
U235 –> fission products
U238 -> Pu239
つまり、重水炉ではU濃縮は不要になりますが、Pu-239は
”ちゃんと”できてしまうわけですね。
言い換えれば：
U型核兵器の製造には適さないが、
Pu型の製造には適している
のです。
実際、その昔、重水炉にはproliferation riskは少ないと見なされ
ていた時代もあったようです。U濃縮をしないからですね。
でも、インドが1974年にSmiling Buddhaという核実験を実施した
のですが（上の黒いメニューにあるb-9) ）、そのPuはCIRUSと
いう研究用重水炉から取り出したものでした。かくして、
重水炉がPu-239によるproliferationを招いたことが実証されて
しまいました。ああ仏様、笑ってる場合じゃないですよ！
なんか、匂ってくる～～
私のクロッキー（速写画）、Croquis Cafeベース
3 – HWR（重水炉）の導入例とその後
過去の導入の実例としては：
インド： 1973、ラジャスタンでCANDUのインド1号機
運転開始 ⇒ 1974年にSmiling Buddha
⇒ カナダ、手を引く ⇒ 1981年に2号機の運転開始
パキスタン： 1972、CANDUを導入 ⇒ 1998、核実験
また、
マンハッタン プロジェクトでも重水炉を実験、
Chicago Pile-3という実験重水炉を作って1944年5月に
臨界に到達したようです。
イスラエルのディモナ核施設でも、1960年代前半に重水炉の
稼働を始めた模様です。
↑ 以上の実例だけを見ても、重水炉がproliferationを招きやす
そうだなあ～という「匂い」がしてきますでしょ？
カナダのCANDU関係者もこの「匂い」は察知したようで、
現在ではCANDU という原子炉を導入しているのは、
カナダ自身とインドとパキスタン以外では
アルゼンチン、中国、韓国、ルーマニアの4国です。
なお、インドがSmiling Buddhaをやらかした後、カナダは
インドとの核発電協力を取りやめました。
